Створення малюнків з кривих і ламаних. Багатошарові зображення, розміщення об'єктів у шарах



Ми продовжимо вивчати тему векториний графічномий редактор Inkscape. За декілька уроків складно навчитися малювати. Але наша мета інша: розглянути основні прийоми роботи з графічним редактором і розглянути алгоритми створення зображень за допомогою графічних примітивів, як додати текст до графічного зображення і форматувати його у середовищі графічного редактора Inkscape.

Алгоритм побудови графічного зображення це послідовність (елементарних) прийомів, які необхідно виконати на етапі підготовки до малювання й безпосередньо у процесі створення зображення.

Малювання на комп'ютері має як багато переваг, що полегшують створення картини, так і недоліки, які ускладнюють реалізацію поставленого завдання. Багатьох труднощів можна уникнути, дотримуючись відносно простого алгоритму, що містить такі кроки.
  1. Вибрати розмір малюнка.
  2. Вибрати формат зберігання малюнка.
  3. Використати напрямні лінії.
  4. Використати інструменти.
  5. Використати копіювання.
  6. Використати проміжне збереження.
  7. Використати бібліотеки фрагментів.
Розглянемо детальніше ці кроки.
  1. Вибрати розмір малюнка. Єдиного підходу в цьому питанні немає. Треба з'ясувати, де буде використано створюване зображення. Якщо йдеться про картинки для комп'ютерних програм (малюнки на кнопках, графічні елементи меню), то зображення має бути певного розміру — у програмних інтерфейсах ці елементи не масштабують. У разі підготовки ілюстрації для друку картинки у документі краще робити зображення більшим від заданого розміру, щоб після вставлення малюнок зменшувався, згладжуючи східчастий характер похилих ліній і кіл.
  2. Вибрати формат зберігання малюнка. Формат потрібно вибирати ще до початку малювання. Наразі найпопулярнішим форматом є JPG, який забезпечує малий розмір графічного файлу, але веде до часткової втрати деталей і згладжування зафарбування. Якісніше зображення надають формати BMP та TIFF, але вони для збереження малюнка потребують істотно більше пам'яті. Не варто починати малювати картинку у повноколірному варіанті (24—розрядний малюнок), щоб потім зберігати в 16 кольорах: їх буде викривлені.
  3. Використати напрямні лінії. Якщо малюнок має певні закономірності (симетрія, перспектива, розташування деталей на одному рівні або на рівних відстанях), бажано використати допоміжні напрямні лінії, які можна легко вилучити з готового малюнку.
  4. Використати інструменти. Усі стандартні фігури потрібно зображувати за допомогою наявних інструментів, а не простих ліній, точок або дуг. Зокрема, прямокутник намалювати чотирма прямими не так і складно, але побудова правильного круга за допомогою кривих потребує великої майстерності.
  5. Використати копіювання. Усі повторювані елементи копіювати (якщо потрібно, відображати або обертати), а не малювати повторно.
  6. Використати проміжне збереження. Необхідно з'ясувати, скільки останніх дій може скасувати графічний редактор. І саме через таку кількість змін приймати ріщення щодо запису проміжних результатів роботи або скасування цих змін. Особливо, якщо промальовувати складний фрагмент.
  7. Використати бібліотеки фрагментів. Після успішного завершення роботи чи лише її фрагменту зберігати отримані малюнки або їхні найскладніші фрагменти. Режими імпорту та експорту наявні в усіх графічних редакторах. А вставляти готовий фрагмент завжди простіше, ніж малювати заново.
А тепер намалюємо декілька зображень з простих графічних примітивів і розглянемо алгоритми побудови цих малюнків.

Алгоритм створення хмаринок з використанням базових можливостей Inkscape
  1. Вказати формат документа, використавши вказівку меню Файл / Параметри документа… або натискання клавіш Shift + Ctrl + D (за уподобанням виконавця),
щоб далі у вікні діалогу Параметри документа… на закладці Cторінка встановити потрібний формат аркуша.
  1. Натиснувши клавішу F5 або кнопку Створення кіл, еліпсів та дуг, створити 4 еліпси, накладених один на одного, як показано на малюнку.
  1. Виділити всі створені об’єкти за допомогою інструмента Позначення і трансформація (F1) і застосувати вказівку меню Контур / Сума (Ctrl + +).
  1. Призначити для отриманої фігури градієнтне заповнення від синього до білого.
Зробити усе це за допомогою панелі Заповнення та штрих,
яку можна викликати вказівкою меню Об'єкт / Заповнення та штрих або натисканням клавіш Ctrl + Shift + F. Далі потрібно клацнути на піктограмі Лінійний градієнт закладки Заповнення
і натиснути кнопку Редагування. У вікні діалогу Редактор градієнтів
можна задавати кольори опорних точок, які використовують при заданні градієнтного заповнення. Щоб побачити і виділити (вибрати) опорну точку, достатньо лише клацнути по фігурі, для якої здійснено градієнтне заповнення.
На поданому вище малюнку лінія градієнту (відрізок, що містить опорні точки) — це горизонтальний відрізок синього кольору, що сполучає квадрат (ліворуч) і коло (праворуч).

Примітка. У разі потреби (бажання) можна долучати нові опорні точки натисканням кнопки Додати опорну точку у вікні діалогу Редактор градієнтів. Ці точки у подальшому можна пересувати. Кожній опорній точці надати свого кольору, наприклад одного з кольорів веселки.
  1. Хмаринки продублювати, змінити їх розташування, розмір, кут повороту.
Алгоритм створення зображення теки з простих графічних примітивів у середовищі Inkscape
  1. Використавши вказівку меню Файл / Параметри документа… або натиснувши клавіші Shift + Ctrl + D (тут і далі вибір — за уподобанням виконавця) і далі у вікні діалогу Параметри документа… на закладці Cторінка змінити орієнтацію аркуша на Альбомну.
  2. Намалювати у центрі полотна прямокутник розміром приблизно 650×400 px, натиснувши клавішу F4 або явно вибравши інструмент Створення прямокутників і квадратів.
  3. Продублюйте цей прямокутник натисканням клавіш Ctrl + D або вказівкою меню Зміни / Дублювати
  4. Підняти верхній прямокутник трохи вгору. Для цього вибрати його за допомогою інструмента допомогою інструмента Позначення і трансформація (F1) і натискати клавішу керування вказівником зі стрілочкою догори ↑. Останнє робити лише за умови, що прямокутник виділено для переміщення і зміни розмірів — див. вигляд стрілочок по периметру прямокутника на малюнку знизу. Якщо вигляд стрілочок інший, потрібно клацнути на прямокутнику.
  1. Продублювати прямокутник двічі й розташувати копії збоку.
  2. Виділити перші два прямокутники і об'єднайте їх в один об'єкт за допомогою вказівки меню Контур / Сума або натискання клавіш Ctrl + +.
  3. Cтворити ярличок для теки, використавши один із створених раніше прямокутників, полишених збоку. Виділити цей прямокутник, заокруглити йому кути за допомогою круглого маніпулятора, зменшити його розмір і перемістити у верхню частину майбутньої теки, як показано на малюнку нижче.

  1. Виділити обидва об'єкти (ярлик і теку) та використати вже знайому вказівку меню Контур / Сума (Ctrl + +).
  2. Змінити колір прямокутника, що залишився, на червоний, щоб не плутати його з центральним об'єктом.
  3. За допомогою діалогу вирівнювання, викликаного вказівкою меню Вирівняти та розподілити… або натисканням клавіш Shift + Ctrl +A, вирівняти об'єкти один відносно як на малюнку нижче.
  1. При потребі клацнути клавішею миші на червоному прямокутнику, щоб стрілка над центром угорі стала горизонтальною, тобто підготувати (червоний) прямокутник до спотворення.
  2. Потягнути за верхній червоного прямокутника і перетворити його на паралелограм, після чого виділити всі фігури і здійснити вирівнювання за лівим краєм.
  1. Намалювати вкладений у теку аркуш паперу, щоб було зрозуміліше, що зображено теку. Для цього знову вибрати інструмент Створення прямокутників і квадратів або натиснути клавішу F4 і намалювати поверх нашої теки білий чи світло-жовтий прямокутник трохи меншого розміру, ніж сама тека.
  1. Не знімаючи виділення з білого (світло-жовтого) прямокутника, за допомогою клавіші Page Down переміститb його нижче верхньої частини теки.
  1. Змінити колір верхнього і нижнього елементів теки на реалістичніший, наприклад на жовтий чи пісчаний.
Розглянемо створення малюнків за допомогою кривих і ламаних у середовищі Inkscape.

Контурце послідовність відрізків прямих ліній і/або кривих Без'є.

Найважливішими елементами кривих є:
  • сегментистворені за певними простими правилами (рівняннями) частини кривих або відрізки прямих;
  • вузлиточки стику сегментів.
Вузли стають видимими, якщо вибрати інструмент Редагування контурів за вузлами або клавішу F2 і клацнути мишею на кривій. На відміну від плоских фігур контур можна вільно редагувати зміщенням будь-якого з його вузлів, а не лише передвстановлених важелів, чи перетяганням його сегменту.

Інструмент Малювання кривих Без’є чи прямих ліній, який можна активувати і натисканням клавіш Shift + F6, має такі 4 режими, які активують такими кнопками контексної панелі управління:
Створення регулярного контуру Без'е;
Створення контуру Спіро (плавні лінії);
Створити послідовність прямих сегментів лінії;
Створити послідовність параксіальних сегментів лінії.

Остання назва означає: створити ламану, у якій кожна ланка перпендикулярна до попередньої.

Подамо приклади малюнків, створених у цих режимах (другий можна отримати з першого редагуванням).
Створення текстового об’єкту здійснюють за допомогою інструменту Створення та зміна текстових об'єктів, що відгукується на клавіші F8 або t. Перед введенням тексту з клавіатури потрібно вказівником миші вказати місце прив'язки (якір), клацнувши клавішею миші. Для того, щоб перейти на інший рядок, потрібно натиснути на клавішу Enter.
На попередньому малюнку символи оточено пунктиром. Ліворуч внизу розташовано квадрат, який означає місце прив'язки — якір. Тобто, те місце, у якому текст прикріплено до полотна.

Інший спосіб введення такий: підвести вказівник на місце розташування лівого верхнього куту прямокутника з текстом, натиснути на ліву клавішу миші і, не відпускаючи її, перенести вказівник у правий нижній кут цього прямокутника. З'явиться прямокутник синього кольору, в який можна вводити текст з клавіатури. При досягненні правої межі поля буде здійснено перехід на наступний рядок.

При активному інструменті Створення та зміна текстових об'єктів контекстна панель керування набуде такого вигляду.
Опишемо подані на панелі засоби керування текстом (перелічено зліва направо, після зображення засобів подано підказки, які спливають):

— Виберіть гарнітуру шрифту (Alt + X для доступу);
— Розмір шрифту тексту (у пікселях);
— Перемкнутися між звичайним та напівжирним нарисом;
— Перемкнутися між курсивом та звичайним нарисом;
— Вирівнювання ліворуч;
— Посередині;
— Вирівнювання праворуч;
— Вирівняти за шириною (лише не контурний текст);
— Увімкнути/Вимкнути режим верхнього індексу;
— Увімкнути/Вимкнути режим нижнього індексу;
— Інтервал між рядками (у одиницях розміру шрифту);
— Інтервал між літерами (у пікселях);
— Інтервал між словами (у пікселях);
— Горизонтальний керінґ (у пікселях);
— Вертикальний зсув (у пікселях);
— Обертання символів (у ґрадусах);
— Горизонтальний текст;
— Вертикальний текст.


Вказівка меню Текст / Текст та шрифт… або натискання клавіш Shift + Ctrl + T викликає вікно діалогу Текст та шрифт… для зміни параметрів шрифту. Щоб застосувати цей режим, потрiбно попередньо
виділити наявний текст.
Розташування по контуру фігури попередньо набраного тексту здійснюють таким чином.
  1. Виділити (вибрати) за допомогою інструмента допомогою інструмента Позначення і трансформація текст і фігуру.
  1. Використати вказівку меню Текст / Розмістити по контуру.
Примітка. Текст, як і будь який графічний об'єкт, можна обертати і симетрично відображати. Форматування тексту, розміщенного по контуру, не відрізняється від форматування тексту не розміщенного по контуру.


Завдання 1. Скласти алгоритм і створити згідно з ним зображення з графічних примітивів у середовищі Inkscape.
Завдання 2. Намалювати за допомогою кривих Без’є такий малюнок.
Завдання 3. Створити таке зображення.


Багатошарові зображення, розміщення об'єктів у шарах

Завдання 1. Намалювати прямокутник, коло, зірку та спіраль як на малюнку нижче. Виділити всі намальовані об'єкти: клацнути на кожному об'єкті, утримуючи клавішу Shift.
Групуванняце об'єднання об’єктів у одну групу, що надає можливість діяти з усією групою, як з одним цілим. Інакше кажучи, можна застосувати будь-яке перетворення одразу до всіх складових такої групи, а не для кожного об'єкта зокрема. Наприклад, переміщувати, симетрично відображати, робити однакове заповнення.

Виділені об’єкти групують вказівкою меню Об'єкт /Згрупувати або натисканням клавіш Ctrl + G.
Завдання 2. Згруппувати виділені об’єкти вказівкою Об’єкт / Згрупувати або натисканням клаві Ctrl + G. Персвідчитися, створену групу можна перетворити як одне ціле. Наприклад, розтягом і стисканням у двох напрямках, пересуваючи відповідний маніпулятор http://www.kievoit.ippo.kubg.edu.ua/kievoit/2013/88/26.png— назовні й різноспрямовані стрілки.
Завдання 3. Розгрупувати об’єкти: виділити згруповані об’єкти і використати вказівку Об’єкт / Розгрупувати або натиснути клавиші Ctrl + U.
Примітка. Розгруповувати об’єкт не обов'язково, якщо бажаєте змінити лише один об’єкт групи. Просто клацніть по ньому мишою, утримуя Ctrl і він буде обрані для редагування окремо від групи.

Завдання 4. Виділити при натиснутій клавіші Ctrl зірку і змінити її: зафарбувати зірку жовтим, збільшити її розмір, збільшити кількість її променів до 6 і повернути їх.

Знову виділити групу й переконайтися, що її все ще згруповано.
Упорядкування об'єктівце зміна взаємного розташування об'єктів щодо один одного:
  • порядок розташування об'єктівпо вертикалі ;
  • взаємне вирівнювання об'єктів у площині шару;
Категорія вказівок меню Об'єкт містить вказівки, які й визначають переміщення об'єктів відносно один одного.
Ці самі вказівки доступні на контексній панелі керування Виділення і транс­формація об'єктів, розташованій одразу під головним меню (див. малюнок нижче).
Завдання 5.
  1. Створити такий малюнок.
  1. Виділити трикутник.
  2. Опустити трикутник на рівень вниз.
  1. Виділити квадрат.
  2. Підняти квадрат на передній план.
  1. Виділити трикутник.
  1. Підняти трикутник на рівень вгору.
Об'єкти можна вирівнювати відносно один одного, сторінки, малюнка, об'єкта. Їх можна розподіляти щодо виділення, сторінки, малюнка. Для виконання цих операцій використовують панель Вирівняти і розподілити…, яку викликають вказівкою меню Об'єкт / Вирівняти і розподілити… або натисканням клавіш Shift + Ctrl + A.
Як усталено вирівнювання здійснюють у межах виділення, причому об'єкти зсуваються до краю виділення. У розділі Вирівнювання у полі Відносно доступні варіанти, показані на наступному малюнку.
Завдання 6. Виконати взаємне вирівнювання об'єктів.
  1. Створити вихідне положення об'єктів, як на малюнку нижче.
  1. Використовуючи панель Вирівняти і розподілити…, отримайте такі малюнки.

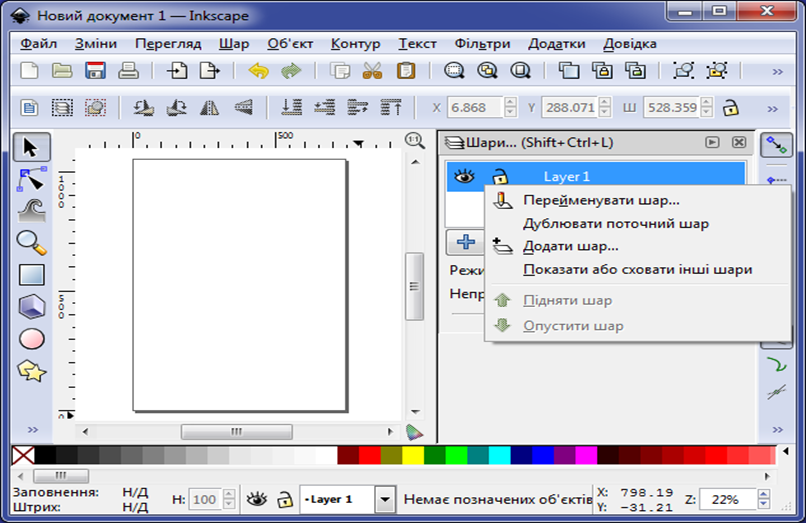

Inkscape дозволяє працювати з декількома шарами. Для виклику панелі Шари… потрібно або використати вказівку меню Шар / Шари…, або натиснути клавіші Shift + Ctrl + L.
Малюнок складається з окремих шарів, на кожному з яких може перебувати необмежена кількість об'єктів. Об'єкти на кожному шарі можна переміщати у стосі об'єктів. Шари також можна переміщати у стосі шарів. Переміщення шару у стосі шарів переміщує і всі об'єкти, розташовані на цьому шарі.

Безпосередньо після створення нового документа або малюнка як усталено є лише один шар. Але у ході створення малюнка шарів можна створити скільки завгодно.

Кнопка зі значком у вигляді ока визначає, буде поточний видимим чи ні:
  • якщо око закрите, то шар невидимий;
  • якщо око відкрите, то шар видимий.
Для зміни видимості потрібно клацнути по значку ока.

Значок у вигляді відкритого замка означає, що даний шар не заблоковано. Об'єкти на такому шарі можна пересувати або редагувати. Для блокування шару потрібно клацнути по значку замка і він змінить свій зовнішній вигляд — стане закритим. У такому шарі неможливо ні пересувати , ні редагувати об'єкти. Для зняття блокування потрібно клацнути мишею (зазвичай двічі) по значку закритого замка. Для закриття замка потрібно клацнути по ньому (зазвичай один раз).

Кожен шар має назву. Шар, створений у новому малюнку, отримує назву Layer 1.

Cтворення нового шару:
  • або клавіша Shoft + Ctrl + N;
  • або вказівка Шар / Додати шар…;
  • або кнопка Створити новий шар на панелі Шари… .
Після виконання будь-якої з цих дій буде відкрито вікно діалогу Додавання шару, в якому потрібно вказати назву нового шару і його розташування у стосі шарів: як підшар поточного, нижче або вище поточного шару.
Шари можна вилучати з усіма об'єктами, розташованими у шарі.

Вилучення поточного шару:
  • або вказівка меню Шар / Видалити поточний шар;
  • або кнопка Видалити поточний шар на панелі Шари… .
Зміна назви шару:
  • або вказівка меню Шар / Перейменувати шар;
  • або вказівка контексного меню Перейменувати шар.
Переміщення шару у стосі шарів:
  • підняти поточний шар на один рівень угору:
    • або клавіші Shift + Ctrl + Page Up;
    • або вказівка меню Шар / Підняти шар;
    • або вказівка контексного меню Підняти шар;
    • або кнопка Підняти поточний шар;

  • опустити поточний шар на один рівень униз:
    • або клавіші Shift + Ctrl + Page Down;
    • або вказівка меню Шар / Опустити шар;
    • або вказівка контексного меню Опустити шар;
    • або кнопка Опустити поточний шар;

  • підняти поточний шар на самий верх стосу шарів:
    • або клавіші Shift + Ctrl + Home;
    • або вказівка меню Шар / Підняти шар догори;
    • або кнопка Підняти поточний шар догори;

  • опустити поточний шар у самий низ стосу шарів:
    • або клавіші Shift + Ctrl + End;
    • або вказівка меню Шар / Опустити шар в основу;
    • або кнопка Опустити поточний шар на найнижчий рівень;
Завдання 7. Створити композицію «Сумний камінь» згідно з поданим зразком на 3 шарах:
  1. НЕБО і ХМАРИ;
  2. ТРАВА й ДЕРЕВО;
  3. КАМІНЬ та його ТІНЬ.

  1. Намалювати прямокутник НЕБО, колір b3dbd1ff.
  2. Намалювати прямокутник ЗЕМЛЯ, колір 7c9e2dff, контур його верхній грані трохи викривлений за допомогою інструменту Редагування контурів за вузлами.
  3. КРОНУ утворити з 3 овалів. Кожний овал крони утворити з двох овалів різного кольору без обведення, згрупованих (Ctrl + G), продубльованих (Ctrl + D) і зменшених.

  1. Утворити ТІНЬ того самого кольору, що й затемнена частина крони.
  2. Утворити ХМАРУ з декількох кругів (для наочності на малюнку нижче їх зафарбовано різними кольорами). Насправді робити всі круги різнокольоровими не обов'язково. Після розсташування кругів у формі хмари, їх треба згрупувати (Ctrl + G).

  1. Зробити дубль хмари (Ctrl + D ) і змінити його розмір.
  2. Утворити КАМІНЬ. Рот каменю — крива, а його очі складаються з декількох овалів. Сам камінь так само складається з кількох овалів зі зміненими контурами.

  1. Результат запишіть у файл з назвою Ваше прізвище у теку, вказану вчителем.
